Los equipos de tejido industrial son tan fiables como su componente más débil. En los sistemas de cobertizo dobby y jacquard, elderramando el brazosoporta un nivel de tensión mecánica que la mayoría de las piezas de las máquinas nunca experimentan: millones de ciclos alternativos, cargas laterales sostenidas y exposición constante al polvo de fibra y residuos de lubricante. En ese contexto, conseguir de 6 a 8 años de vida útil ininterrumpida de un solo componente no es una casualidad. Es el resultado directo de una ingeniería deliberada, una selección de materiales de primera calidad y una filosofía de producción basada en el rendimiento industrial a largo plazo.
EnChangshu Changxin Equipo textil Co., Ltd., nuestro equipo de ingeniería ha pasado décadas estudiando exactamente qué separa a un brazo desprendible que falla a los 18 meses de uno que todavía funciona con precisión al séptimo año. Las respuestas regresan consistentemente a los mismos cinco factores: composición de la aleación, dureza de la superficie, precisión dimensional, equilibrio dinámico y resistencia a la fatiga bajo cargas cíclicas. Este artículo desglosa cada uno de esos factores en profundidad, explica las especificaciones detrás de nuestros productos y le brinda el marco técnico para evaluar cualquier compra de brazo mudador con confianza.

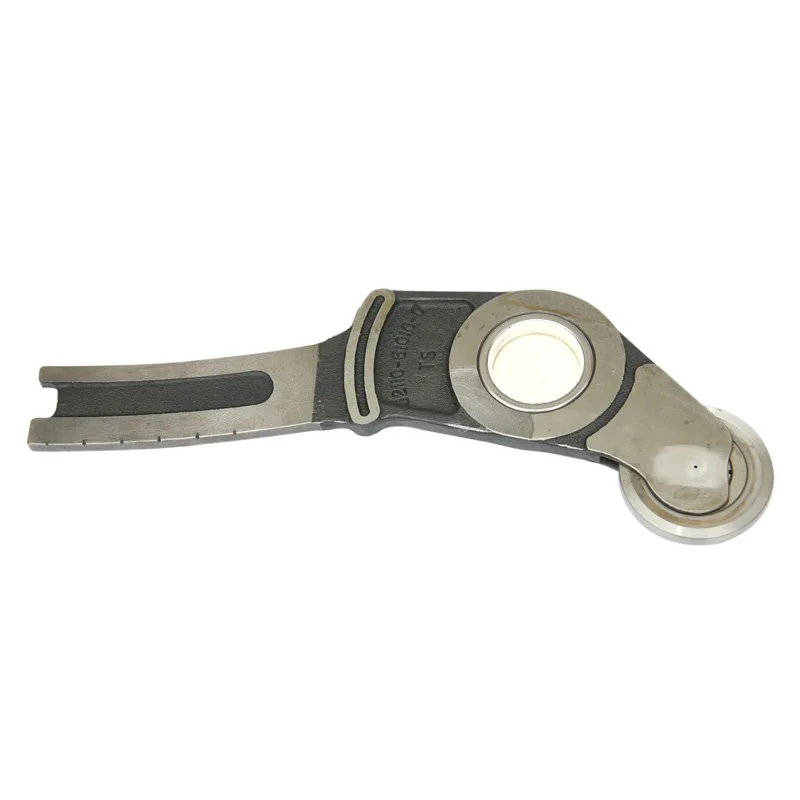

La selección del material es el factor más decisivo en cuanto a cuánto tiempo funcionará un brazo de caldeo en condiciones de producción. Una pieza que parece idéntica en el exterior puede comportarse de manera completamente diferente según la aleación utilizada, el tratamiento térmico aplicado y el método de acabado superficial elegido. En Changshu Changxin Textile Equipment Co., Ltd., nuestros protocolos de prueba y abastecimiento de materiales se basan en un objetivo: producir componentes que mantengan la estabilidad dimensional y la integridad de la superficie a lo largo de cientos de millones de ciclos.
El brazo de desprendimiento opera en un ambiente mecánicamente agresivo. Cada ciclo introduce tensiones de flexión, cargas de torsión y fuerzas de impacto en la articulación de pivote. Durante un turno de producción estándar de 16 horas, un telar dobby típico someterá el brazo de corte a entre 800.000 y 1,2 millones de ciclos de carga. Multiplique eso por un año de producción de 300 días y obtendrá más de 350 millones de ciclos al año. Sólo los materiales diseñados para resistir la fatiga de ciclos elevados pueden sobrevivir a esa carga de trabajo sin desarrollar microfisuras o cambios dimensionales.
Nuestros brazos de cobertizo se fabrican utilizando las siguientes especificaciones de materiales:
El resultado es un componente con un exterior duro y resistente al desgaste y un núcleo resistente a las grietas. Esta estructura de doble propiedad es lo que permite que nuestro brazo de corte absorba miles de ciclos de impacto por hora sin astillarse ni fracturarse en los puntos de concentración de tensión.
| Materia prima | Acero de aleación de alta resistencia, grado 40CrMnMo o equivalente |
| Dureza superficial | HRC 58 - 62 (todas las superficies de contacto y de apoyo) |
| Dureza del núcleo | HRC 30 - 38 |
| Profundidad del caso | 0,8 mm - 1,2 mm |
| Tratamiento térmico | Carburación + temple + revenido a baja temperatura |
| Acabado superficial (Ra) | 0,4 a 0,8 micrones en interfaces de rodamiento y pivote |
| Recubrimiento anticorrosión | Película de aceite fosfatado + antioxidante. |
Más allá del acero en sí, la calidad de los casquillos de bronce o polímero utilizados en las juntas de pivote juega un papel importante en la longevidad. Nuestra fábrica utiliza bujes compuestos autolubricantes en interfaces de alta carga, lo que reduce significativamente la carga de mantenimiento y previene el desgaste de metal sobre metal que destruye conjuntos más baratos dentro de los primeros dos años de servicio.
Comprar un brazo de muda basándose únicamente en el precio es una de las decisiones más costosas que puede tomar un gerente de planta. El costo real de un componente se calcula durante toda su vida útil, incluido el tiempo de inactividad no planificado, la mano de obra de reemplazo y los defectos de calidad generados durante el período en el que un componente desgastado todavía está funcionando pero ya no funciona con precisión. Comprender las especificaciones técnicas que se correlacionan con una larga vida útil permite a los equipos de adquisiciones tomar decisiones basadas en el costo total de propiedad en lugar del precio unitario.
Nuestro equipo de ingeniería en Changxin Textile publica hojas de datos técnicos completos para cada modelo de brazo de muda que producimos. Las siguientes especificaciones son las que nuestros clientes identifican constantemente como más críticas al evaluar la calidad de los componentes:
| Tolerancia del orificio del pivote | Clase H6 (ISO 286) |
| Tolerancia de longitud | más o menos 0,05 mm |
| Rectitud | Máximo 0,02 mm por 100 mm |
| Capacidad de carga estática | 1.800 N en el punto de pivote |
| Clasificación de fatiga dinámica | 500 millones de ciclos a 1.200 N |
| Valor de impacto Charpy | 45 J/cm2 mínimo |
| Rugosidad de la superficie (pivote) | Ra 0,4 - 0,8 micras |
| Rango de temperatura de funcionamiento | -10 grados C a +80 grados C |
| RPM del telar compatibles | Funcionamiento continuo de hasta 650 RPM |
Estos números no son objetivos de marketing. Representan valores de rendimiento medidos y verificados mediante pruebas de terceros en el laboratorio de calidad certificado ISO de nuestra fábrica. Cada lote de producción se somete a una inspección por muestreo según estos parámetros antes de que se conceda la aprobación del envío.
Dos brazos de muda fabricados con materia prima idéntica pueden funcionar de manera muy diferente en servicio si el proceso de fabricación que les dio forma fue inconsistente. Las tolerancias de mecanizado de precisión, la uniformidad del tratamiento térmico, los parámetros de rectificado y los protocolos de inspección final dejan firmas permanentes en la pieza terminada. Esas firmas respaldan una larga vida útil o la minan desde el primer día de instalación.
Nuestro proceso de producción en Changshu Changxin Textile Equipment Co., Ltd. sigue una secuencia estricta diseñada para incorporar calidad al componente en cada etapa en lugar de intentar inspeccionarlo al final. Los pasos clave del proceso y sus implicaciones para la calidad se describen a continuación:
| Tipo en blanco | Forja en matriz cerrada (no fundición) |
| Stock de mecanizado en bruto | 0,5 - 0,8 mm en superficies críticas |
| Temperatura de carburación | 920 grados C, atmósfera controlada |
| Apagar medio | Enfriamiento con aceite, baño agitado |
| Tratamiento criogénico | Menos 80 grados C (modelos seleccionados) |
| Precisión de rectificado del orificio final | Más o menos 5 micras |
| Cobertura de inspección | 100% de piezas terminadas, 12 dimensiones críticas |
| Certificación de Calidad | Norma ISO 9001:2015 |
Este nivel de control del proceso es lo que separa un brazo desprendible que alcanza entre 6 y 8 años de servicio de uno que desarrolla un juego excesivo en la junta de pivote después de 18 meses. La desviación dimensional en un pivote desgastado se traduce directamente en errores de geometría de calada, mayor tensión en el marco del lizo y, en última instancia, defectos en el tejido que generan quejas de los clientes mucho antes de que el brazo falle mecánicamente.
Comprender los modos de falla es tan importante como comprender qué hace que un producto sea bueno. En nuestras décadas de trabajo con fábricas textiles en Asia, Europa y América del Sur, los patrones de falla prematura del brazo de desprendimiento son notablemente consistentes. La mayoría de las fallas se clasifican en una de cuatro categorías: atajos metalúrgicos, inexactitud geométrica, instalación incorrecta y gestión inadecuada de la lubricación. Cada uno de estos modos de falla se puede prevenir.
El siguiente desglose identifica las causas fundamentales que nuestro equipo de servicio técnico encuentra con mayor frecuencia, junto con los síntomas observables que indican que se está desarrollando cada modo de falla:
Nuestros diseños de brazos de desprendimiento incorporan características desarrolladas específicamente para mitigar estos modos de falla. Los casquillos autolubricantes en el pivote, los generosos depósitos de lubricante en las ubicaciones de los engrasadores y los chaflanes de orificio agrandado que guían el ensamblaje sin generar tensión en los bordes son características estándar de nuestros componentes.
Incluso el brazo de muda de mayor calidad tendrá un rendimiento inferior a su potencial si el régimen de mantenimiento que lo rodea no se gestiona adecuadamente. Por el contrario, un programa de mantenimiento preventivo bien ejecutado puede prolongar la vida útil mucho más allá del punto de referencia de 6 a 8 años, reduciendo el costo total de los componentes y mejorando la disponibilidad del telar simultáneamente. Nuestra fábrica proporciona a cada cliente una guía de mantenimiento detallada adaptada a su modelo de telar específico y entorno de producción.
Las actividades de mantenimiento que tienen el mayor impacto en la vida útil son sencillas de implementar y no requieren equipo especializado más allá de lo que ya posee cualquier departamento de mantenimiento bien equipado.
| Comprobación de lubricación | Cada 250 horas |
| Relubricación completa | Cada 500 horas (250 horas en entornos hostiles) |
| Lavado de grasa y reemplazo | Anualmente |
| Verificación de la holgura del orificio del pivote | Cada 1.000 horas |
| Inspección de tintes penetrantes | Cada 2.000 horas (telares de alta velocidad) |
| Verificación de la geometría del cobertizo | Cada 500 horas |
| Comprobación del par de apriete del sujetador | Cada 250 horas |
| Umbral de reemplazo (espacio libre) | 0,06 mm de espacio libre máximo |
Los molinos que siguen este programa de mantenimiento informan consistentemente que la vida útil de los brazos desechados se encuentra en el extremo superior del rango de 6 a 8 años. Varios de nuestros clientes a largo plazo que operan componentes de Changshu Changxin Textile Equipment Co., Ltd. en entornos bien mantenidos tienen vidas útiles documentadas que superan los 9 años en modelos de telares de alta calidad. La combinación de nuestra calidad de fabricación y un programa de mantenimiento disciplinado es lo que hace que esos resultados sean alcanzables.
Un brazo mudador que ofrece de 6 a 8 años de servicio confiable no es producto del azar. Es el resultado de un enfoque consistente y disciplinado de la ciencia de materiales, la precisión de fabricación, el control de calidad y el mantenimiento en campo. Cada elemento de nuestro proceso de diseño y producción en Changshu Changxin Textile Equipment Co., Ltd. está orientado hacia ese objetivo de vida útil, porque nuestros clientes no nos miden por el costo de compra de nuestros componentes, sino por lo que cuesta poseerlos durante toda su vida útil.
Los factores clave que determinan si un brazo de desconexión alcanza ese punto de referencia son claros y mensurables: selección de la aleación, dureza y profundidad de la caja, precisión dimensional, estructura del grano forjado, resistencia a la fatiga y la calidad del programa de mantenimiento que rodea al componente en servicio. Nuestros productos están diseñados y fabricados para sobresalir en cada una de esas dimensiones, y nuestro equipo de soporte técnico está disponible para ayudar a su personal de mantenimiento a optimizar el entorno operativo para maximizar la vida útil de los componentes.
Si su proveedor actual no puede proporcionar las certificaciones de materiales, los registros de inspección dimensional y los datos de pruebas de fatiga que respalden las afirmaciones de vida útil de sus componentes, esa es una señal significativa. Proporcionamos toda esa documentación como parte estándar de cada pedido que enviamos.
Póngase en contacto con nuestro equipo técnico en Changshu Changxin Textile Equipment Co., Ltd. hoypara una consulta completa del producto. Revisaremos su modelo de telar, las especificaciones actuales de los componentes y el entorno de mantenimiento para identificar la configuración del brazo de calada que ofrezca la vida útil más larga para su aplicación específica.
Solicite una ficha técnica, un pedido de muestra o un presupuesto personalizado directamente desde nuestra fábrica.Nuestro personal de ingeniería responde a todas las consultas técnicas dentro de un día hábil y realizamos envíos a más de 40 países con la documentación de exportación completa.
No permita que los componentes de bajo rendimiento aumenten los costos de mantenimiento y reduzcan la disponibilidad del telar. Comuníquese con nosotros ahora y deje que la calidad de nuestros productos hable por sí misma.
¿Cómo puedo saber cuándo un brazo de corte ha llegado al final de su vida útil y necesita ser reemplazado en lugar de darle servicio?
El indicador más confiable es la holgura del orificio del pivote medida con un medidor calibrado. Cuando la holgura entre el orificio y su eje correspondiente supera los 0,06 mm, el componente ya no puede mantener la precisión geométrica necesaria para una formación uniforme de calada. En ese punto, la operación continua generará una tensión creciente en el marco del lizo y defectos en la tela que no se pueden resolver mediante ajuste o relubricación. Los indicadores de reemplazo adicionales incluyen grietas visibles en la superficie del cuerpo del brazo detectadas durante la inspección con tintes penetrantes, marcas de desgaste por fricción en la zona de contacto del eje de pivote o un aumento mensurable en la desviación de la geometría del cobertizo más allá de 2 mm con respecto a la referencia de puesta en servicio original. Cualquiera de estas condiciones justifica independientemente el reemplazo; la presencia de dos o más indica que el componente está funcionando mucho más allá de su punto óptimo de reemplazo.
¿Cuál es la diferencia en la vida útil entre un brazo de fundición y uno forjado? ¿La diferencia de precio justifica la actualización?
La diferencia en la vida útil entre los brazos de cobertizo fundidos y forjados es sustancial y está bien documentada en el campo. Los componentes fundidos tienen una estructura de grano isotrópica aleatoria que proporciona aproximadamente la misma resistencia en todas las direcciones, pero carece de la resistencia a la fatiga direccional que los componentes forjados logran a través del flujo de grano alineado. En condiciones de fatiga de ciclos altos, que es precisamente el entorno operativo de un telar que funciona de 500 a 650 RPM durante dos o tres turnos por día, los brazos forjados demuestran consistentemente una vida de fatiga entre un 35% y un 50% más larga antes de que se inicie la grieta. En términos de costo de propiedad, el mayor costo inicial de un brazo forjado generalmente se recupera dentro de los primeros 18 meses de operación a través de una menor frecuencia de reemplazo y menores costos de tiempo de inactividad. Las plantas que ejecutan operaciones de tres turnos generalmente encuentran que el período de recuperación de la inversión es aún más corto, lo que hace que la opción forjada sea la opción de menor costo en cualquier horizonte de planificación superior a dos años.
¿Se puede adaptar un brazo de calada diseñado para una marca de telar para su uso en una máquina de otro fabricante y cuáles son los riesgos?
La sustitución de brazos de protección entre marcas es técnicamente posible en algunos casos, pero conlleva riesgos importantes que deben evaluarse cuidadosamente antes de cualquier instalación de este tipo. La principal preocupación es la compatibilidad dimensional en la interfaz de pivote y la geometría del pasador de conexión. Incluso pequeñas diferencias en el diámetro del orificio, el espacio entre los orificios de los pasadores o la longitud del brazo pueden producir una desalineación que concentra la tensión en ubicaciones no deseadas, acortando drásticamente la vida útil y potencialmente dañando el bloque de pivote o el marco del lizo adyacente. Una preocupación secundaria es la compatibilidad con la clasificación de carga: diferentes diseños de telares aplican diferentes fuerzas dinámicas al brazo de desprendimiento, y un componente clasificado para una máquina de menor velocidad puede desarrollar grietas por fatiga mucho antes cuando se opera en una plataforma de mayor velocidad. Nuestra fábrica fabrica brazos de cobertizo según los estándares dimensionales específicos de todas las principales marcas de telares en producción actual, y nuestro equipo de ingeniería puede revisar las especificaciones originales de su telar para confirmar si una configuración de brazo determinada es un ajuste genuino o un compromiso que acortará la vida útil.
¿Qué tipo de lubricante y método de aplicación produce los mejores resultados para las juntas pivotantes del brazo calado en entornos de tejido de alta temperatura?
En entornos de tejido donde las temperaturas ambiente superan regularmente los 30 grados C, la grasa de litio estándar NLGI Grado 2 puede diluirse y migrar fuera de la interfaz del rodamiento más rápido de lo que supone el intervalo de relubricación nominal. Para estas condiciones, la especificación adecuada es una grasa de complejo de litio NLGI Grado 2 con un punto de goteo superior a 260 grados C. Las grasas de complejo de litio conservan su consistencia y resistencia de película a temperaturas elevadas significativamente mejor que las grasas de jabón de litio convencionales. El método de aplicación también es importante: la aplicación manual con pistola de engrase en la boquilla hasta que se vea grasa fresca en el punto de alivio garantiza que la grasa vieja y oxidada se desplace completamente en lugar de simplemente diluirse. Los sistemas de lubricación centralizada automatizada se pueden calibrar para entregar el volumen correcto en el intervalo correcto y, en entornos de alta producción con operación de tres turnos, superan consistentemente a los programas manuales en el mantenimiento de un espesor de película adecuado durante todo el ciclo operativo. Nuestra fábrica puede proporcionar hojas de especificaciones de lubricantes a pedido.
¿Cómo afecta la clasificación de RPM de un telar a la vida útil esperada de un brazo de corte? ¿Deberían las máquinas de mayor velocidad utilizar una especificación de componente diferente?
La velocidad de funcionamiento del telar tiene un efecto directo y no lineal sobre la acumulación de fatiga en el brazo de desprendimiento. A 400 RPM, un telar acumula aproximadamente 192 millones de ciclos por año de operación en tres turnos. A 600 RPM, ese número aumenta a 288 millones de ciclos: un aumento del 50 % en la carga de fatiga anual que puede reducir la vida útil de los componentes entre un 35 % y un 40 % si la especificación del brazo no se ajusta en consecuencia. Para telares que operan por encima de 500 RPM, nuestra fábrica recomienda la especificación mejorada que incluye tratamiento criogénico después del enfriamiento, una clase de tolerancia de diámetro interior más ajustada y una especificación de rugosidad superficial de Ra 0,4 micrones en lugar de 0,8 micrones en la interfaz de pivote. El tratamiento criogénico convierte la austenita residual en martensita, mejorando la estabilidad dimensional y elevando el límite de resistencia a la fatiga de la superficie. La tolerancia más estricta del diámetro interior reduce la concentración de carga dinámica que se produce cuando el espacio libre permite que el eje haga contacto en un arco reducido en lugar de un contacto circunferencial completo. Estas actualizaciones son estándar en nuestra serie de telares de alta velocidad y están disponibles como opción de fábrica en los modelos estándar cuando la velocidad de operación del cliente las garantiza.
